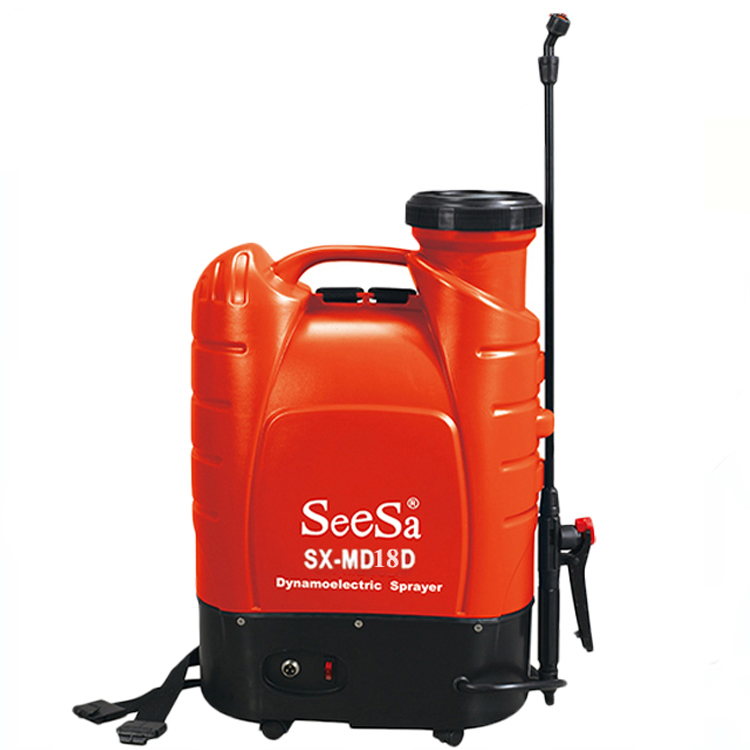

Почему ранцевое электрическое давление меняется при открытии и закрытии спускового крючка

Нажатие курка на вашем оборудовании для нанесения должно обеспечить равномерное и надежное распыление. Вместо этого операторы часто сталкиваются с внезапными перепадами давления, неустойчивой формой распыления или с постоянно включенным и выключенным насосом. Эти операционные разочарования нарушают работу сельского хозяйства, борьбы с вредителями и ландшафтного дизайна, тратя время и дорогостоящие химические составы. Непонимание внутренней механики – в частности, взаимодействия насоса, реле давления и триггерного клапана – приводит к ошибочному диагностированию сбоев оборудования, ненужным затратам на замену и неэффективному применению химикатов. Вы можете заменить совершенно исправный двигатель, если неисправно простое уплотнение, что продлит время простоя оборудования. Понимание гидродинамики и электрической цепи обратной связи ранцевого электрического опрыскивателя необходимо для устранения неисправностей существующих агрегатов, оценки новых моделей для покупки и обеспечения долгосрочной надежности оборудования с момента распаковки.

• Механика, управляемая по требованию: в электрических ранцевых опрыскивателях используется чувствительный к давлению микропереключатель, который активирует насос только при падении давления в линии (спусковой крючок открыт) и отключает питание при пике давления (спусковой крючок закрыт).

• Уязвимость компонентов. Наиболее распространенными причинами падения давления в стандартных 4-галлонных агрегатах являются изношенные обратные клапаны, износ уплотнительных колец и загрязнение реле давления, а не полный отказ двигателя.

• Настройка и калибровка. Правильная первоначальная настройка — в частности, подбор правильного сопла в соответствии с производительностью насоса — имеет решающее значение для предотвращения быстрого переключения насоса и преждевременного выхода из строя контроллера.

• Критерии оценки: При выборе ранцевого опрыскивателя отдавайте предпочтение агрегатам с доступными, удобными для обслуживания насосными агрегатами и регулируемыми регуляторами давления, позволяющими соответствовать различным расходам.

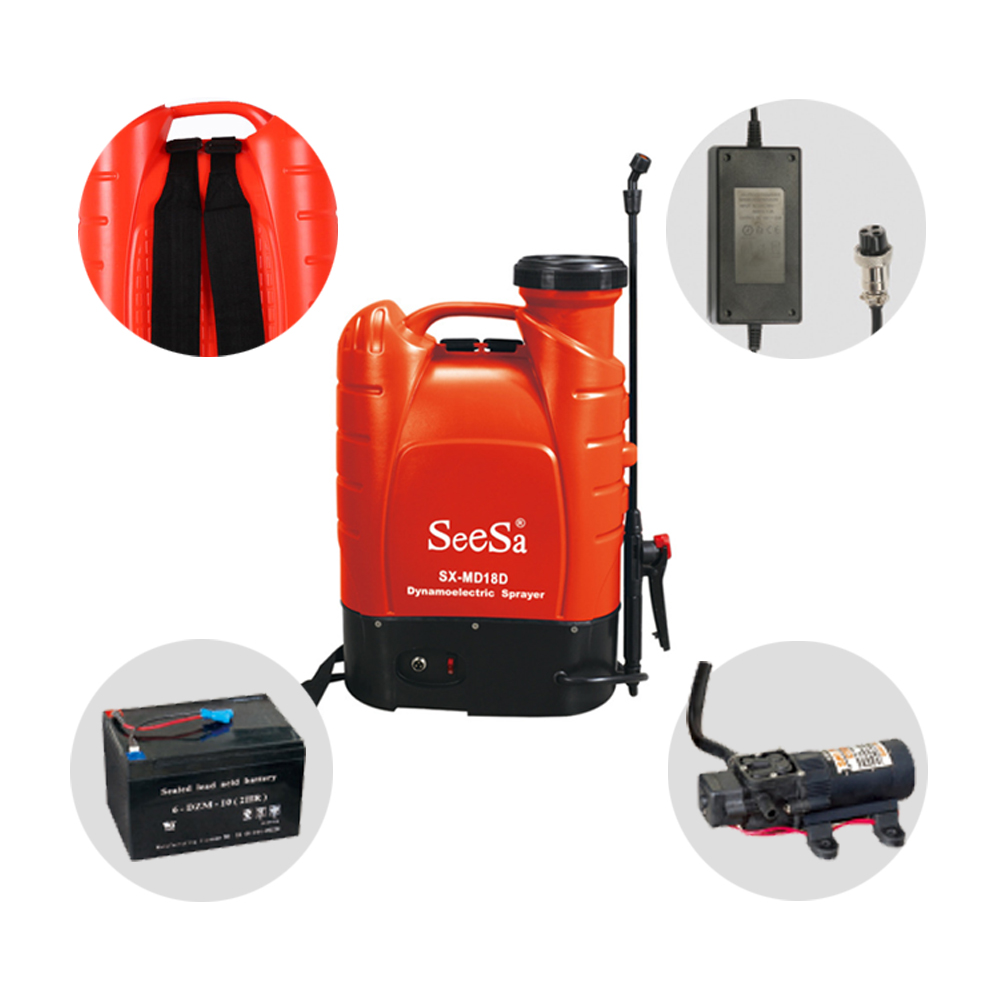

Анатомия ранцевого электрического распылителя давления

Диагностика нарушений давления требует картирования внутренних компонентов, которые генерируют и регулируют поток жидкости. Система опирается на точную последовательность механических и электрических взаимодействий. Когда эти компоненты работают правильно, применение химикатов остается предсказуемым на всей рабочей площадке. Выездные специалисты должны понимать каждую часть этого узла, чтобы быстро локализовать неисправности, не разбирая всю машину.

Мембранный насос и двигатель в сборе

Основная силовая установка коммерческих установок состоит из двигателя постоянного тока 12 В, соединенного с головкой мембранного насоса. Двигатель преобразует энергию аккумулятора в энергию вращения. Внутренний эксцентриковый кулачковый подшипник преобразует это вращение в быстрое линейное движение. Это механическое действие приводит в движение гибкую диафрагму вперед и назад внутри камеры насоса на высоких скоростях.

Во время обратного хода диафрагма создает вакуум. В результате всасывания жидкость из основного резервуара проходит через впускной обратный клапан и попадает в камеру насоса. Во время прямого хода диафрагма сжимает жидкость. Впускной клапан закрывается, а выпускной клапан открывается, выталкивая жидкость под давлением в напорный шланг. Основное преимущество этой конструкции — изоляция. Диафрагма перемещает жидкость без контакта агрессивных сельскохозяйственных химикатов с внутренними металлическими компонентами двигателя. Такое физическое разделение предотвращает быструю коррозию от удобрений, гербицидов и растворов отбеливателей.

Для изготовления внутренних компонентов производители обычно используют химически стойкие материалы. Мембраны часто отливаются из сантопрена для обеспечения гибкости и усталостной прочности, а в обратных клапанах используется витон или аналогичные синтетические каучуки, чтобы противостоять химическим веществам на основе растворителей. Понимание этих характеристик материалов помогает операторам выбрать правильное оборудование для конкретных химических применений.

Механизм реле давления (переключателя спроса)

Внутреннее реле давления, расположенное непосредственно на головке насоса, служит мозгом всей операции. Он действует как мост между механикой и электричеством, переводя динамику жидкости в электрические команды. Внутри этого небольшого корпуса крошечный спусковой механизм удерживает мощную пружину. Эта пружина опирается на вторичную диафрагму меньшего размера, открытую непосредственно для линии подачи жидкости.

Электрические контакты внутри переключателя нормально замкнуты (НЗ). Когда гидравлическое давление в напорном шланге меняется, оно давит на внутреннюю диафрагму переключателя. Если давление жидкости высокое, оно преодолевает натяжение пружины, толкая механизм назад и размыкая электрические контакты. Это разрывает положительную электрическую цепь и мгновенно останавливает двигатель. Когда давление в линии падает, пружина толкает механизм вперед, точно замыкая контакты. Это мгновенное электрическое соединение восстанавливает питание двигателя.

Этот микропереключатель выдерживает значительные физические и электрические нагрузки. Каждый раз, когда контакты размыкаются или замыкаются, возникает небольшая электрическая дуга. За тысячи циклов эта дуга может вызвать накопление нагара в точках контакта, что в конечном итоге приведет к выходу из строя электрической системы, даже если механическая пружина останется неповрежденной.

Пусковой клапан и линия подачи жидкости

Путь жидкости начинается внизу бака, проходит через всасывающий фильтр, попадает в камеру насоса и выходит в напорный шланг высокого давления. Этот путь заканчивается у спускового клапана, расположенного на рукоятке палочки. Спусковой клапан – это не просто эргономичная ручка; это механический барьер, который определяет всю работу машины.

Когда вы отпускаете ручку, внутренний плунжер опускается и герметизирует седло клапана. Поскольку насос уже закачал жидкость в шланг, закрытие этого барьера создает статический столб жидкости под давлением. Это статическое давление абсолютно необходимо для функционирования системы. Он движется назад по шлангу и нажимает на переключатель давления на головке насоса, сигнализируя системе об отключении.

Целостность этой жидкостной линии не подлежит обсуждению. Ослабленный хомут, треснутая трубка наконечника или изношенное уплотнительное кольцо внутри спусковой рукоятки снимут это статическое давление. Если давление сбросится, переключатель не зарегистрирует замыкание триггера, и насос продолжит работать или работать хаотично.

Физика триггера: открытие и закрытие клапана

Ритм работы ранцевого опрыскивателя полностью зависит от физики гидравлического давления. Система постоянно ищет равновесие между физическим ограничением жидкости в зонде и электрической мощностью, приводящей в движение насос. Операторы, которые понимают эту взаимосвязь, могут легко откалибровать свое оборудование для достижения оптимальной производительности.

Что происходит, когда спусковой крючок открывается (падение давления)

При нажатии на спусковую рукоятку внутренний плунжер поднимается от седла клапана. Это действие немедленно сбрасывает статическое давление жидкости, находящееся в шланге. Жидкость под давлением выбрасывается через зонд и сопло, образуя форму распыления, соответствующую конструкции отверстия сопла.

Этот физический выпуск запускает быструю последовательность событий внутри машины:

1. Статическое давление в линии мгновенно падает, когда жидкость выходит из сопла.

2. Вернувшись к головке насоса, мощная пружина внутри реле давления разжимается, поскольку противодействующая гидравлическая сила исчезает.

3. Пружина толкает внутренний механизм вперед.

4. Электрические контакты замыкаются, замыкая цепь.

5. Двигатель получает 12 В постоянного тока и раскручивается до рабочих оборотов в минуту.

6. Насос начинает перекачивать жидкость, забирая ее из резервуара и выталкивая ее из трубки для поддержания непрерывного распыления.

Что происходит, когда спусковой крючок закрывается (нарастание противодавления)

Отпускание триггера запускает столь же быструю последовательность выключения. Плунжер опускается обратно на седло клапана, резко останавливая весь поток жидкости через зонд. Однако двигатель продолжает вращаться на высоких оборотах. Насос продолжает нагнетать жидкость в закрытый шланг в течение доли секунды.

Поскольку жидкости в значительной степени несжимаемы, нагнетание большего количества жидкости в герметичное пространство приводит к быстрому скачку давления в линии. Это интенсивное противодавление передается по шлангу к головке насоса. Он сильно давит на диафрагму реле давления. Эта гидравлическая сила преодолевает физическое напряжение внутренней пружины. Механизм смещается назад, разрывая электрическую цепь. Двигатель теряет мощность и мгновенно останавливается, оставляя систему заправленной и под давлением для следующего сжатия.

Эта внезапная остановка создает незначительный эффект гидроудара. Вы часто можете почувствовать легкий удар или вибрацию в шланге, когда спусковой крючок закрывается. В высококачественных опрыскивателях используются шланги с армированной оплеткой, которые поглощают этот удар и предотвращают срыв фитингов при пиковом давлении.

Феномен циклической работы насоса (заикание)

Операторы часто сталкиваются с неприятной проблемой, когда насос быстро включается и выключается (с заиканием или пульсацией) при полностью открытом триггере. Это не поломка двигателя. Это несоответствие между выделением жидкости и физическим ограничением.

Этот циклический цикл происходит, когда расход насоса значительно превышает производительность сопла. Насос нагнетает жидкость в шланг быстрее, чем маленькое отверстие сопла может выпустить ее. Это вызывает микроскачки давления в линии. Эти пики заставляют реле давления думать, что спусковой крючок закрыт, и на мгновение отключают двигатель. Как только двигатель останавливается, сопло сбрасывает избыточное давление, переключатель замыкается, и двигатель перезапускается. Этот быстрый цикл включения-выключения со временем разрушает контакты микропереключателя и создает неравномерный рисунок распыления.

Многие пользователи испытывают это сразу после распаковки. Если вы установите ограничительную насадку с низким расходом для мелкого распыления без регулировки регулятора давления насоса или регулятора скорости, система неизбежно будет давать сбои. Для обеспечения плавной и непрерывной работы двигателя необходима правильная калибровка скорости насоса и размера сопла.

Распространенные причины нестабильного давления в ранцевом опрыскивателе

Когда оборудование выходит из строя в полевых условиях, операторы часто предполагают, что сгорел двигатель. Полный отказ двигателя случается редко. Непостоянное давление обычно возникает из-за износа уплотнений, проблем с непрерывностью электропроводки или перепадов электропитания. Диагностика этих конкретных компонентов экономит время и затраты на ремонт.

Неисправные реле давления и электрические реле

Микропереключатель выдерживает тысячи физических щелчков и электрических дуг в течение одного рабочего дня. Со временем механический износ ослабляет внутреннюю пружину. Если утечки химикатов происходят вблизи головки насоса, коррозия может привести к повреждению электрических контактов. Это приводит к тому, что переключатель постоянно застревает либо в положении «включено», либо в положении «выключено».

Чтобы выполнить базовый подход к ремонту, необходимо изолировать контроллер насоса. Выполните следующие диагностические шаги в полевых условиях:

1. Для обеспечения безопасности полностью отключите аккумулятор.

2. Снимите нижнюю пластиковую крышку насоса, чтобы получить доступ к корпусу переключателя на головке насоса.

3. Установите цифровой мультиметр на настройку непрерывности или сопротивления.

4. Проверьте две электрические клеммы на микропереключателе.

5. Вручную нажмите на диафрагму переключателя небольшой отверткой.

Вы должны услышать четкий звуковой сигнал мультиметра, когда переключатель замыкается, и тишину, когда он размыкается. Если мультиметр регистрирует непрерывность независимо от положения переключателя, внутренние контакты сварились.

Эксплуатация устройства со сварными контактами представляет собой серьезный риск внедрения. Заклинивший переключатель приводит к непрерывной работе насоса при закрытом триггере. Насос будет создавать максимальное мертвое давление, пока что-нибудь не выйдет из строя. Это может привести к срыву напорного шланга с зазубрина, повреждению головки насоса или к перегреву двигателя и расплавлению окружающего пластикового корпуса.

Изношенные уплотнительные кольца, уплотнения и обратные клапаны

Внутренние обратные клапаны представляют собой небольшие резиновые или силиконовые диски, которые поддерживают односторонний поток жидкости. Они расположены над впускными и выпускными отверстиями насосной камеры. Когда диафрагма движется, эти клапаны быстро открываются и закрываются, втягивая и выталкивая жидкость, удерживая давление в системе.

В стандартных ранцевых аккумуляторных опрыскивателях емкостью 4 галлона внезапная потеря давления часто возникает непосредственно из-за мусора или агрессивных химикатов, разрушающих эти уплотнения. Если вы неправильно смешиваете смачиваемые порошки, абразивные частицы могут повредить седла клапанов. Химические вещества на основе растворителей могут вызвать набухание или деформацию резины. Если обратный клапан не может полностью закрыться, жидкость выталкивается назад в резервуар во время такта сжатия. Это известно как внутренний обход.

При возникновении внутреннего байпаса вы услышите, как насос работает нормально, но на патрубке не создается высокое давление. Распыление будет выглядеть слабым и анемичным. Осмотр и очистка этих крошечных клапанов часто немедленно восстанавливают полное давление. Выездные специалисты всегда должны иметь при себе запасной комплект обратных клапанов и уплотнительных колец для быстрой замены.

Падение напряжения аккумулятора под нагрузкой

Электрическая мощность определяет механическую мощность. Разряженная или неисправная литий-ионная или свинцово-кислотная батарея может показывать полный заряд на основном индикаторе, но не обеспечивать достаточную силу тока при большой нагрузке. Когда насос пытается создать высокое давление, он потребляет максимальный ток.

Если элементы батареи изношены, напряжение значительно падает в тот момент, когда двигатель требует питания. Двигатель вращается медленнее, ходы диафрагмы теряют свою силу, и образующийся распыл становится слабым. Вы можете предположить, что насос неисправен, потому что переключатель работает, а клапаны чисты. Проверка напряжения аккумулятора с помощью мультиметра во время активной работы насоса под нагрузкой покажет, является ли источник питания истинным узким местом.

Оценка ранцевых опрыскивателей: функции, предотвращающие падение давления

Выбор правильного оборудования требует рассмотрения маркетинговых заявлений и изучения внутренней разработки. Долговечность опрыскивателя зависит от того, насколько хорошо он управляет давлением, справляется с абразивными химикатами и позволяет проводить техническое обслуживание в полевых условиях. Прежде чем совершить покупку, операторы должны оценить конкретные механические характеристики.

Регуляторы переменного давления по сравнению с односкоростными насосами

Стандартные двухпозиционные насосы работают на одной скорости. Когда переключатель замыкается, двигатель работает на максимальных оборотах до тех пор, пока не будет достигнут предел давления. Эта бинарная операция оказывает негативное воздействие на внутренние компоненты и часто приводит к явлению заикания, если сопло слишком маленькое. Постоянный запуск и остановка приводят к избыточному нагреву и преждевременному износу щеток двигателя.

Модели с регулируемыми реостатами представляют собой превосходное решение. Регулятор переменного расхода использует широтно-импульсную модуляцию (ШИМ) для регулирования напряжения, подаваемого на двигатель, что позволяет оператору регулировать частоту вращения насоса. Вы можете уменьшить скорость двигателя, чтобы она идеально соответствовала производительности сопла с низким расходом. Это исключает быструю циклическую работу, предотвращает заикание и значительно продлевает срок службы реле давления и двигателя.

Качество насоса: мембранный и поршневой механизмы

Оценка механизмов насоса требует понимания механических различий между конструкциями диафрагмы и поршня. В мембранных насосах для перемещения жидкости используется гибкая мембрана. Поскольку в них нет скользящих трущихся частей, контактирующих с химикатом, они обладают высокой устойчивостью к абразивному износу. Они являются лучшим выбором для нанесения смачивающихся порошков, взвешенных веществ и агрессивных отбеливающих растворов.

Поршневые насосы работают как цилиндр двигателя внутреннего сгорания. Поршень скользит вверх и вниз внутри втулки, создавая давление. Они могут достигать значительно более высоких значений максимального давления, что делает их превосходными для достижения высоких крон деревьев или распыления густых жидкостей. Однако трение скольжения требует строгого обслуживания. Абразивные порошки быстро повредят стенки цилиндра и повредят уплотнительные кольца, что приведет к необратимой потере давления. Выбирайте тип насоса строго в зависимости от химических составов, которые вы собираетесь распылять.

Удобство обслуживания и наличие запасных частей

Со временем оборудование потребует обслуживания. При разумных решениях о покупке большое внимание уделяется удобству обслуживания. Избегайте агрегатов с герметичными, приклеенными или фирменными корпусами насосов, которые невозможно открыть стандартными ручными инструментами. Если вы не можете получить доступ к головке насоса в поле, машина является ответственностью.

Отдавайте предпочтение покупкам у брендов, предлагающих модульные запасные части. У вас должна быть возможность купить автономные реле давления, комплекты обратных клапанов и сменные диафрагмы. Если незначительное уплотнение выйдет из строя или контроллер выйдет из строя, замена небольшой недорогой детали вернет вас к работе за считанные минуты. Требование полной замены насоса и двигателя из-за изношенного уплотнительного кольца является неприемлемым бременем по техническому обслуживанию для коммерческих операторов.

Заключение

• Осмотрите встроенные всасывающие фильтры и тщательно очистите их, прежде чем предположить, что слабая форма распыления вызвана неисправностью двигателя.

• Откалибруйте регулятор переменного давления в соответствии с выбранным отверстием сопла, чтобы исключить быстрое заикание насоса и защитить микропереключатель.

• Держите в своей машине технического обслуживания модульный комплект для ремонта, содержащий запасные обратные клапаны, уплотнительные кольца и запасной переключатель давления.

• Промывайте насосную систему чистой водой после каждого использования, чтобы предотвратить разрушение внутренней диафрагмы и уплотнений агрессивными химикатами.

Часто задаваемые вопросы

Вопрос: Почему мой электрический ранцевый опрыскиватель продолжает работать, когда курок закрыт?

A: Это указывает на неспособность создать достаточное противодавление для срабатывания выключателя. К частым причинам относятся внутренняя утечка жидкости, застревание мусора в обратном клапане, препятствующее повышению давления, или приварной механизм реле давления, физически застрявший в закрытом электрическом положении.

Вопрос: Почему мой ранцевый аккумуляторный опрыскиватель емкостью 4 галлона теряет давление во время распыления?

О: Потеря давления во время активного распыления обычно происходит из-за засорения всасывающего фильтра, ограничивающего поступление жидкости, изношенной диафрагмы насоса или обратных клапанов, вызывающих внутренний байпас, или из-за падения напряжения аккумулятора, которое больше не может выдерживать нагрузку двигателя, необходимую для создания высокого давления.

Вопрос: Как работает прессостат на ранцевом опрыскивателе?

Ответ: Он использует крошечный спусковой механизм и мощную пружину, которая контролирует давление в шланге. Когда давление в линии низкое, пружина выдвигается вперед, замыкая электрические контакты и запуская насос. Когда давление резко возрастает, оно преодолевает пружину, размыкая контакты и останавливая двигатель.

Вопрос: Почему мой насос опрыскивателя быстро пульсирует или заикается сразу после установки?

О: Установленное отверстие сопла слишком мало для текущей настройки производительности насоса. Насос проталкивает жидкость быстрее, чем сопло может ее выпустить, вызывая резкие скачки давления, которые неоднократно вызывают автоматическое отключение. Отрегулируйте регулятор давления вниз или установите сопло большего размера.

Вопрос: Могу ли я отремонтировать контроллер насоса на ранцевом электрическом опрыскивателе?

О: Да, большинство коммерческих моделей допускают поэтапную замену внутренних компонентов. Вы можете получить доступ к головке насоса для замены реле давления, мембраны и обратных клапанов, используя стандартные комплекты для ремонта, без необходимости замены всего узла двигателя.

Вопрос: В чем разница между насосом по требованию и байпасным насосом в опрыскивателях?

Ответ: Насосы по требованию полностью отключаются при замыкании триггера, разрывая электрическую цепь с помощью реле давления. Байпасные насосы продолжают работать даже при закрытом триггере; они направляют жидкость под давлением внутрь обратно в бак, чтобы поддерживать давление в системе без остановки двигателя.
