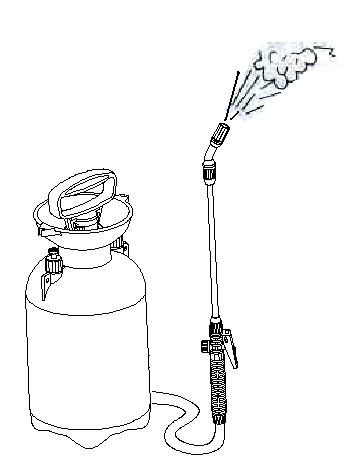

5л садовый опрыскиватель

Номинальный объем

5 л

Рабочее давление

1-3 бар

Предохранительный клапан

3-3,6 бар

Рабочий ход

190 мм

Вес нетто:

1,28 кг

Общий вес:

7,68 кг

Расход*

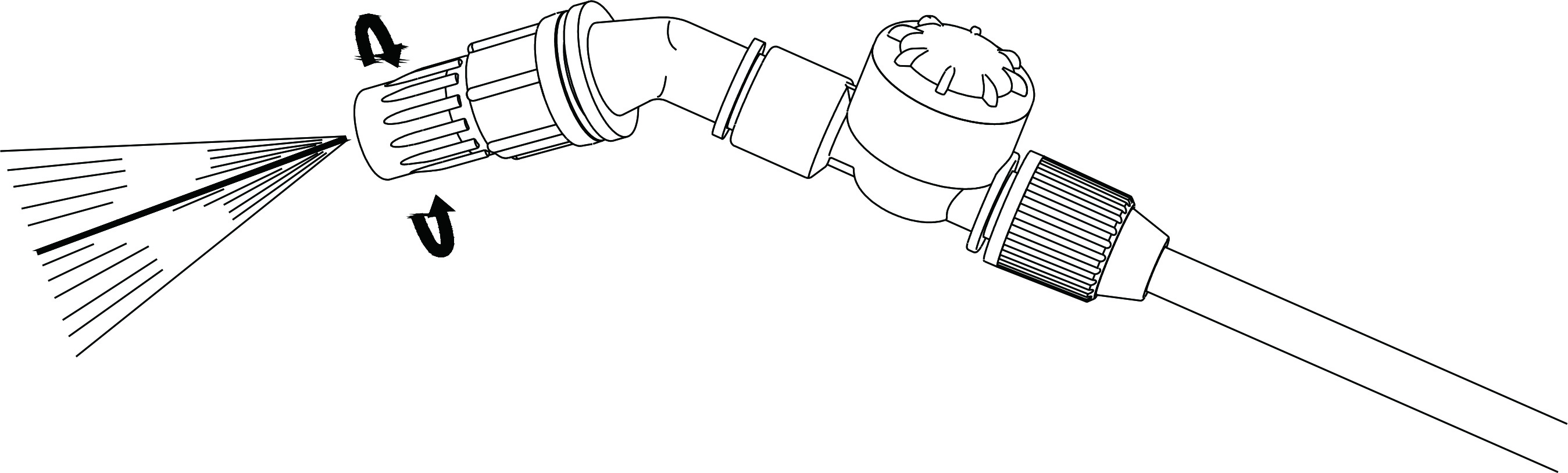

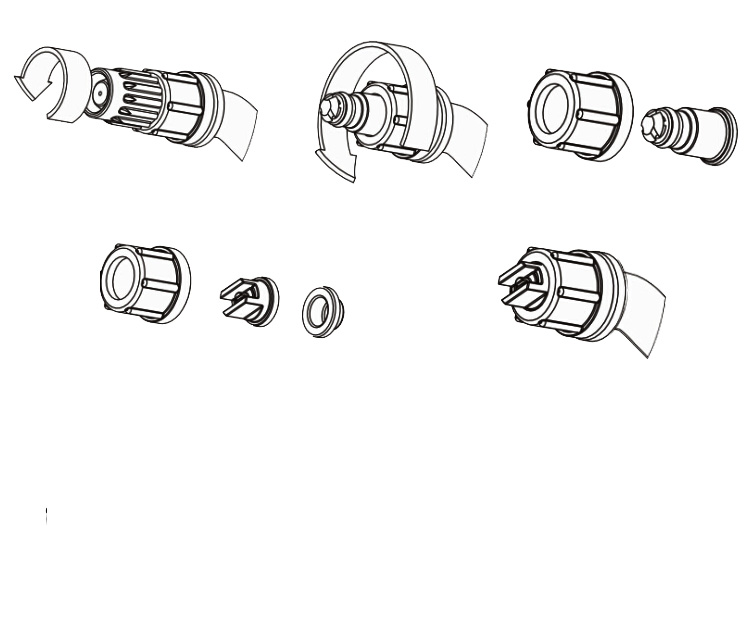

Конусная насадка

0,50 л/мин

Веерное сопло

0,40 л/мин

Прес. Рег. Клапан

Открыть Прес.

1,4±0,2бар

Закрыть Прес.

1±0,15 бар

Общий остаточный объем

ок. 30 мл

Размер бака

∅185×455 мм

Требование к средствам индивидуальной защиты: оператор должен носить маску, рабочий головной убор, защитную одежду, водонепроницаемые перчатки, резиновый сапог и т. д. в процессе распыления.

Хранение и хранение пестицидов. Его следует хранить в недоступном для детей месте. Утилизация пестицидов должна осуществляться в соответствии с инструкциями по безопасности, предоставленными их производителем.

In В случае вдыхания: Немедленно покинуть ядовитое место и переместить его в хорошо проветриваемое место, чтобы прилечь и отдохнуть. В случае отравления при контакте с кожей немедленно промойте водой; в случае проглатывания вызовите рвоту чистой или соленой водой и как можно скорее обратитесь в больницу.

Никогда не распыляйте на людей или животных. Никогда не работайте против встречного ветра.

Распылитель НЕ является игрушкой.

Остаточные химикаты следует хранить в контейнере, а не выливать на поле, землю и реки. Пустые бутылки и пакеты необходимо либо собрать и отправить производителю для надлежащей утилизации, либо закопать в бесплодной земле с глубоким уровнем подземных вод и небольшим количеством осадков вдали от жилых помещений и источников воды.。

Никогда не используйте сильную кислоту, сильную щелочь и легковоспламеняющиеся растворы. Никогда не используйте высокотоксичные и высокостойкие пестициды для борьбы с вредителями овощей, бахчевых культур, плодовых деревьев, чая, лекарственных трав и т. д. Время сбора урожая после применения пестицидов должно быть достаточно продолжительным.

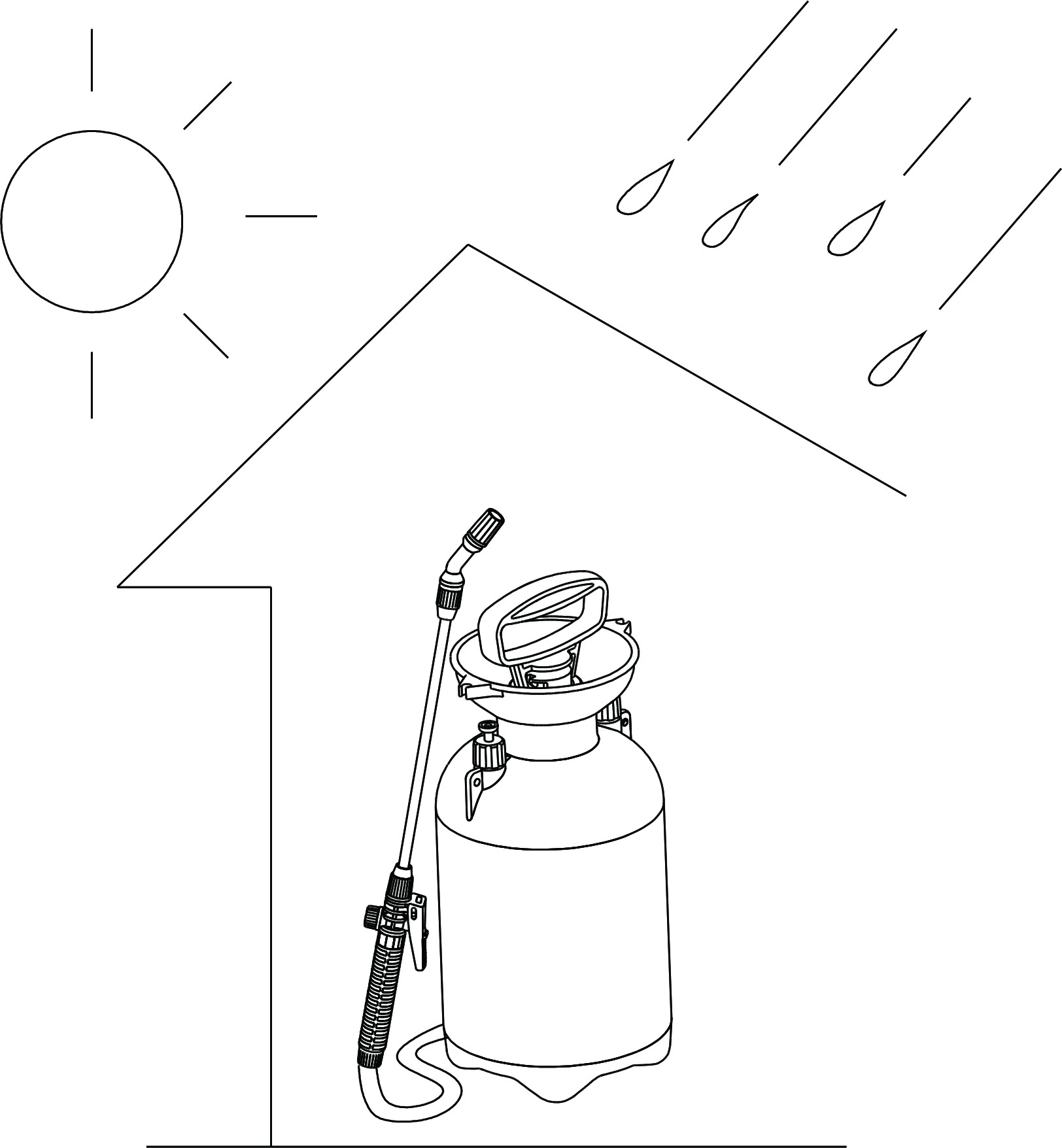

Храните вдали от источников тепла и предохраняйте от воздействия яркого солнечного света.

Не оставляйте без присмотра в общественных местах, это может поставить под угрозу общественную безопасность.

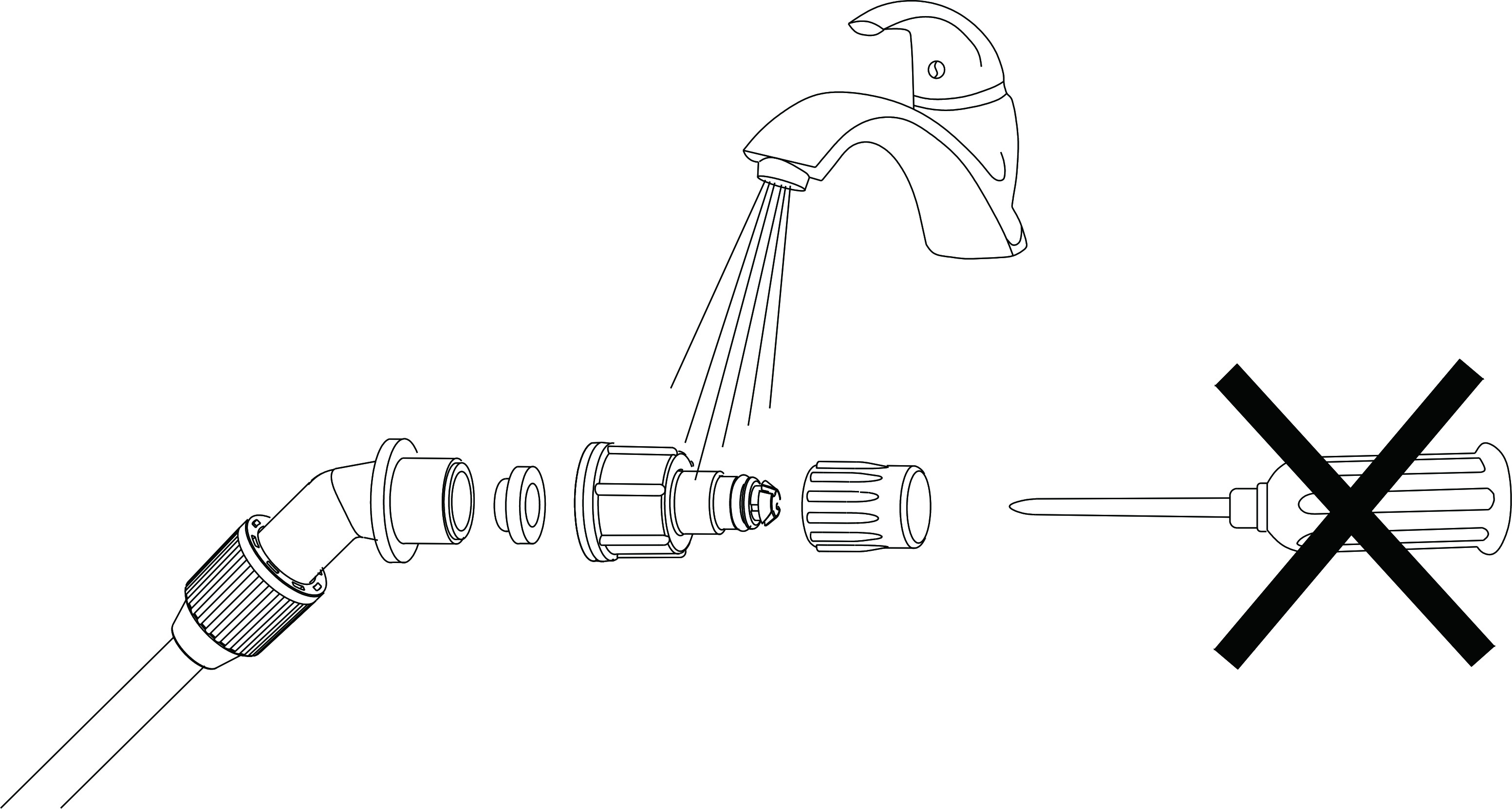

Не пытайтесь удалить заторы, выдувая части изделия ртом.

Не подключайте изделие к другому источнику давления, например, к воздушному компрессору.

Защищайте изделие от падения, опрокидывания, вибрации, чрезвычайно высоких или низких температур, прямых солнечных лучей и ударов во время транспортировки, чтобы избежать повреждений и рассыпания.

Не пытайтесь каким-либо образом ремонтировать или модифицировать изделие. Очищайте и обслуживайте изделие, как описано в данном руководстве по эксплуатации. Используйте только запасные части и аксессуары, рекомендованные производителем. Ремонт должен выполняться только производителем, его сервисным агентом или лицами с аналогичной квалификацией. Невыполнение этого требования может привести к опасности.

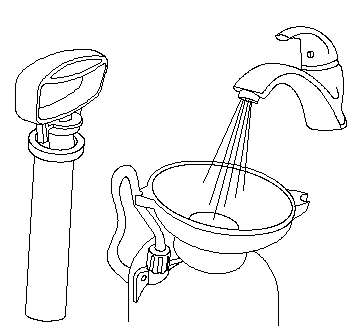

Регулярно проверяйте изделие каждый год после зимы, используя чистую воду. Проверяйте продукт перед каждым использованием

Учитывайте ветер, дождь и другие климатические и экологические условия, чтобы избежать опасности, связанной с неконтролируемым или непреднамеренным распространением жидкости. Предотвращение сноса во время распыления.

Не используйте распылитель при наличии утечек, неравномерной струе распыления.

Перед работой необходимо выполнить пробное опрыскивание чистой водой, а также проверить бак, шланг, запорный элемент и насадку на предмет возможных утечек.

Приготовление химикатов должно осуществляться в соответствии с инструкциями и формулами, предоставленными производителем пестицидов. Запрещается самовольное изменение степени разбавления химиката, которое может создать угрозу для человека и животного или привести к неудаче в борьбе с вредителями.

Проверьте объемную норму внесения перед

Работа.

По окончании операции вам следует переодеться и вымыть открытые части тела, такие как руки и лицо. В случае высокотоксичных пестицидов и бактерицидов после работы необходимо принять душ для обеспечения безопасности.

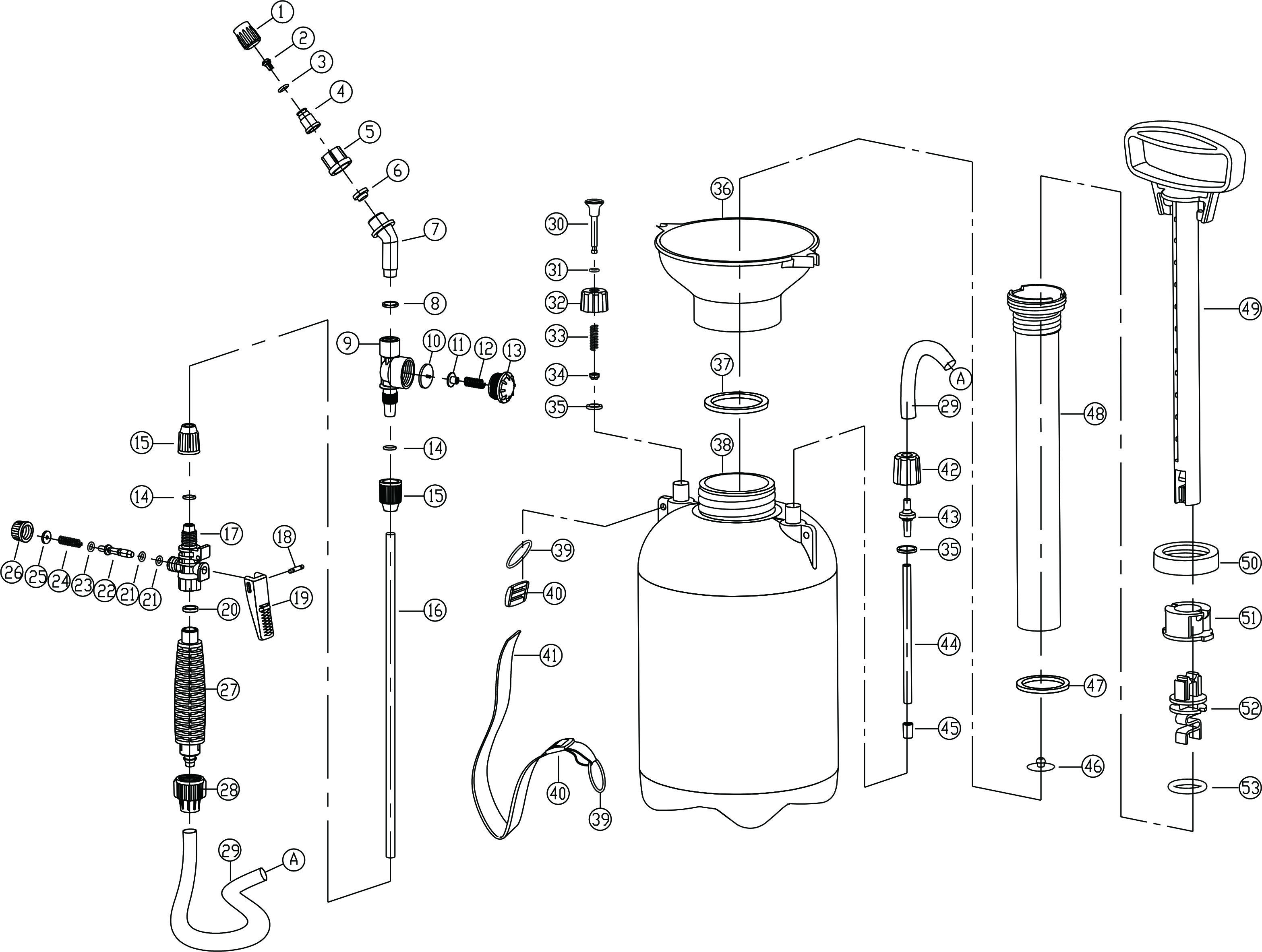

1

Конусное распылительное сопло

1

28

Колпачок для шланга I

1

2

вихревое ядро

1

29

Шланг

1

3

Уплотнительное кольцо распылительной трубки Φ10,7×1,8

1

30

Наперсток предохранительного клапана

1

4

вихревая насадка

1

31

Уплотнительное кольцо Φ7,5×1,8

1

5

крышка сопла

1

32

Крышка предохранительного клапана

1

6

фильтр сопла

1

33

Пружина предохранительного клапана

1

7

Сгибать

1

34

Пружинное стопорное кольцо

2

8

Уплотнительная шайба

1

35

плоская шайба

1

9

Корпус клапана

1

36

Воронка

1

10

клапанная таблетка

1

37

Воронка Шайба

1

11

пробка клапана

1

38

Танк

1

12

Весна

1

39

Ремешок-кольцо

2

13

Крышка клапана

1

40

Застежка ремешка

2

14

Уплотнительное кольцо распылительной трубки

2

41

ремень

1

15

колпачок распылителя

2

42

Колпачок для шланга II

1

16

распылительная трубка

1

43

разъем

1

17

запорный корпус

1

44

Всасывающий шланг

1

18

запорный штифт

1

45

маленькое сито

1

19

пресс-плита

1

46

Водонепроницаемая шайба

1

20

Уплотнительное кольцо ручки

1

47

Прокладка насоса

1

21

Уплотнительное кольцо Φ6,8×1,6

2

48

Цилиндр

1

22

пробка клапана

1

49

Ручка насоса

1

23

Уплотнительное кольцо Φ7,9×19

1

50

Цилиндрическая гайка

1

24

Запорная пружина

1

51

База гидов

1

25

Запорное уплотнительное кольцо

2

52

поршень

1

26

Запорная гайка

2

53

уплотнительное кольцо поршня

1

27

ручка отключения

2

Происходит утечка или плохое распыление.

· Уплотнительное кольцо ослаблено или повреждено.

· Сетчатый фильтр сопла или всасывающего фильтра заблокирован.

· Форсунка заблокирована

·Повторно затяните или замените

·Чистый

·Чистка или ремонт

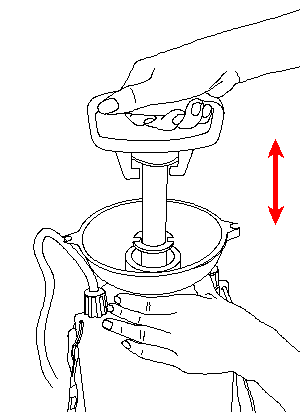

Ручка насоса слишком тяжелая для работы

· Уплотнительное кольцо поршня недостаточно смазано.

· Слишком высокое давление в баке.

·Нанесите смазку на уплотнительное кольцо поршня.

· Прекратите давление. Проверьте предохранительный клапан на предмет заклинивания. При необходимости отремонтируйте его.

Ручка насоса слишком легкая для работы

· Уплотнительное кольцо поршня изнашивается или отслаивается.

· Водонепроницаемая шайба снимается

·Замените уплотнительное кольцо поршня.

·Ремонт

Распыление воздуха вместо воды

· Всасывающий шланг внутри бака отрывается

·Снимите колпачок шланга и затяните всасывающий шланг.

Нет струи распыления или неравномерная струя распыления.

· Засорен

·Проверьте и очистите всасывающий шланг и насадку.

1

Распылитель

единица

1

2

Распылительная трубка

кусок

1

3

Распылительная насадка

Кусок

1

4

Клапан регулирования давления

Кусок

1

5

Руководство пользователя

кусок

1
